摘要

相变材料（PCM）基系统在提升电子设备热性能和可靠性方面潜力巨大，但传统方法难以适应动态热管理需求。本研究通过磁场控制纳米颗粒的聚集结构方向，动态调节热传递路径。当纳米颗粒聚集方向与热流方向平行时，热阻降低46.5%；垂直时则增强隔热效果。实验表明，该方法在间歇性负载下可将电子元件温度波动抑制10.8°C，为航空航天、电动汽车等领域的极端热管理提供了新思路。

 文章亮点

l 动态调谐热阻：通过磁场控制纳米颗粒聚集方向，实现热阻1.8倍的可逆调节。

l 多场景适用：同一材料可在散热模式（高效导热）和隔热模式（高效保温）间切换，适应电子设备的工作和待机状态。

l 实验验证：在模拟动态操作条件下，温度波动降低10.8°C，循环测试超过100次，性能稳定。

l 创新材料设计：采用Fe3O4@碳纳米管纳米颗粒与正二十烷复合，实现磁响应型相变材料。

 引言

电子设备在航空航天、电池模块和电动汽车中常因动态热循环导致性能退化。传统热管理系统（TMS）在重量和体积限制下难以有效调控温度。PCM基热缓冲器通过相变潜热实现“削峰填谷”，但PCM的低热导率限制了其效率。现有研究多聚焦于稳态热失控防护，对瞬态热变化的适应性不足。本研究提出磁场调控策略，通过改变Fe3O4@碳纳米管纳米颗粒的聚集方向，动态调节热阻，解决了动态热管理中的自适应难题。

  研究内容与讨论分析

1.磁性复合PCM的材料特性

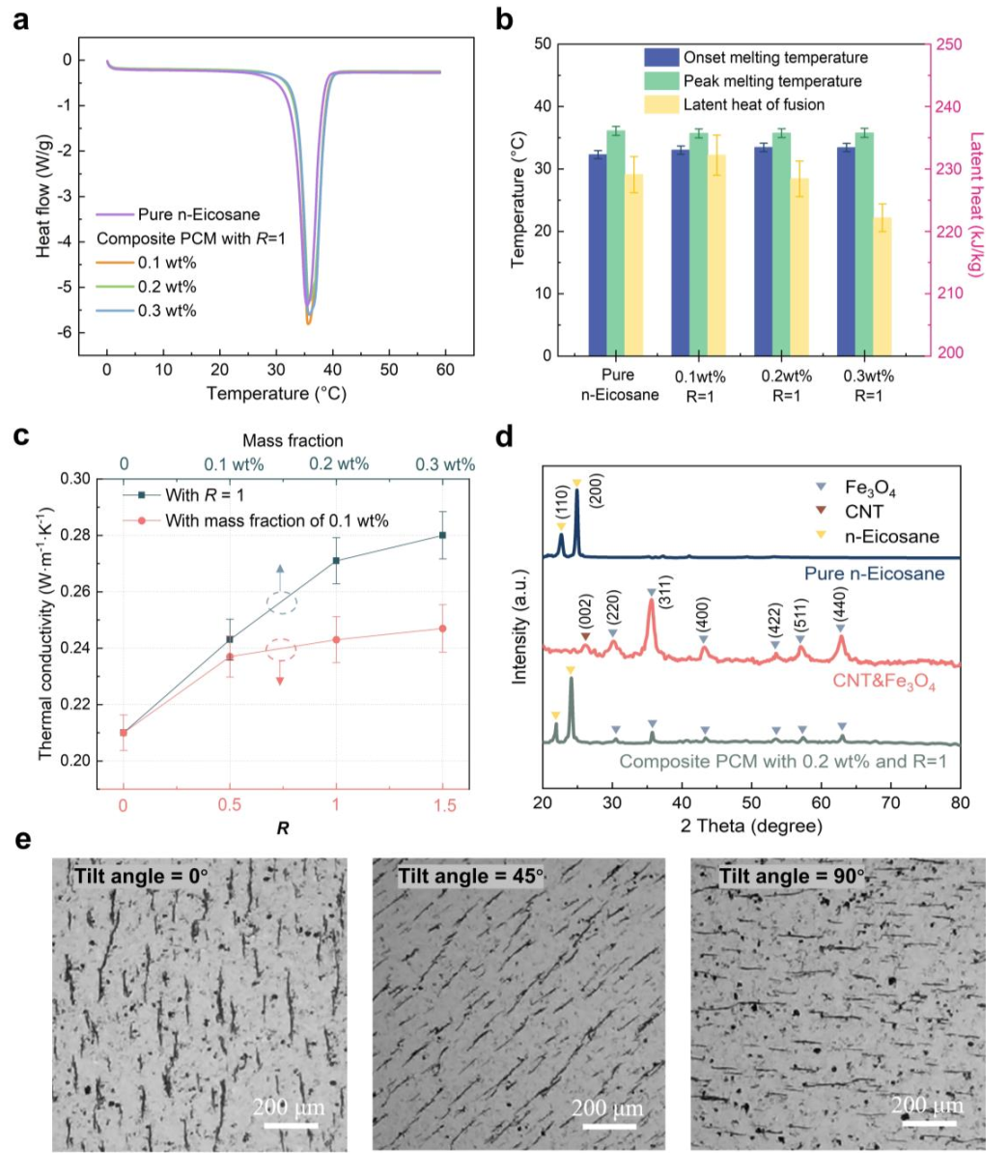

研究团队制备了Fe3O4@碳纳米管纳米颗粒增强的正二十烷基复合PCM。扫描电镜显示纳米颗粒均匀分散且与基质结合良好。差示扫描量热法表明，纳米颗粒添加对PCM熔化过程影响可忽略，但热导率随纳米颗粒浓度增加而提升。X射线衍射证实纳米颗粒与PCM为物理结合，未发生化学反应。

2.散热性能：磁场调控的热传递增强

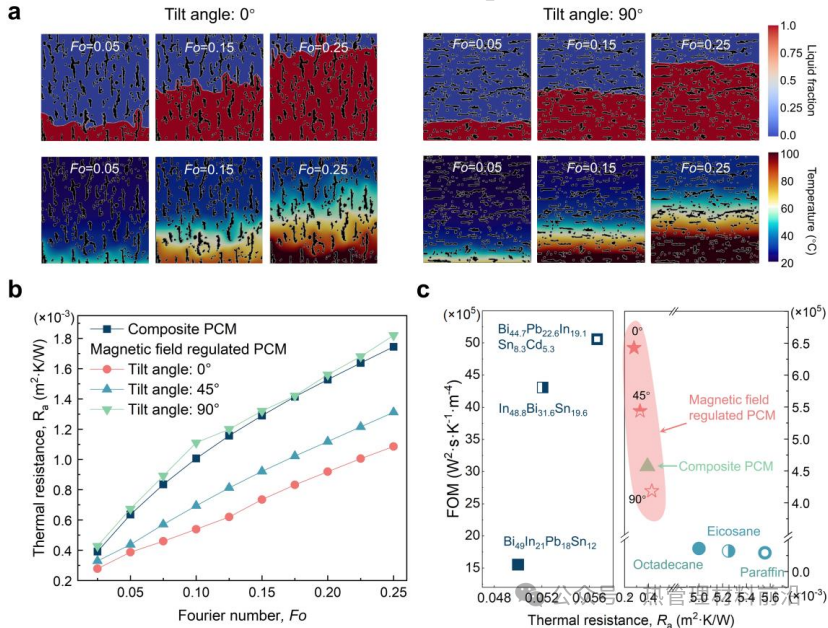

通过晶格玻尔兹曼法模拟发现，当磁场方向与热流平行（倾斜角0°）时，纳米颗粒形成束状聚集结构，构成高效热传递网络，熔化前沿快速推进，底部过热现象减轻。平均热阻较原始PCM降低46.5%。倾斜角90°时，热传递被抑制，呈现隔热特性。

3. 隔热性能：待机状态下的温度稳定

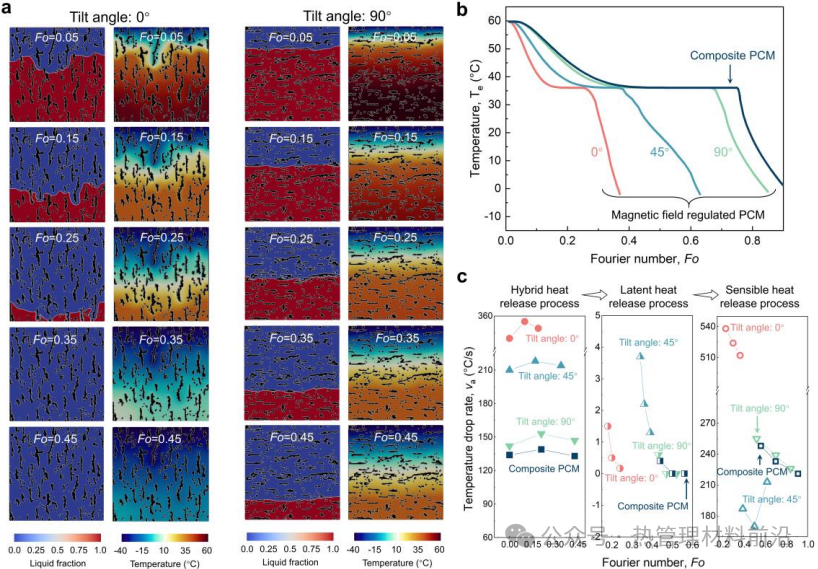

在低温待机状态下（-40°C环境），倾斜角90°的磁场配置显著延缓PCM凝固，电子元件温度在相变点附近保持稳定时间延长136%。通过调控纳米颗粒方向，强制热量通过低热导基质传递，实现高效隔热。

4.动态调谐测试：实验验证

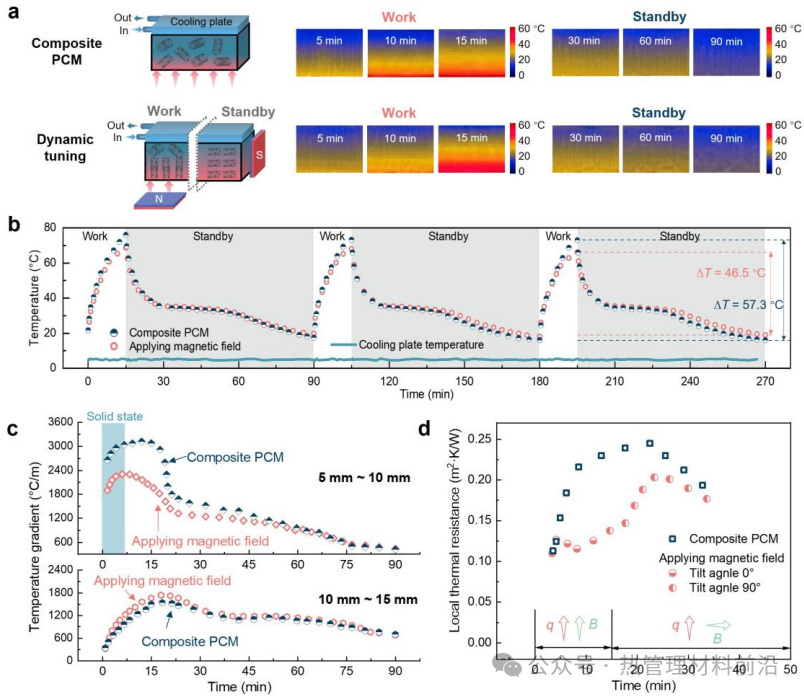

在模拟低地球轨道工况（工作15分钟/待机75分钟）的实验中，磁场调控使温度波动降低10.8°C。红外热像显示，0°倾斜角时热量均匀扩散，避免局部过热；90°倾斜角时热阻升高，有效保温。局部热阻分析证实调控响应迅速。

   结论

本研究通过磁场控制纳米颗粒聚集结构，实现了PCM基热管理系统的动态调谐。热阻1.8倍的可逆变化和10.8°C的温度波动抑制，证明了该方法在极端操作条件下的可靠性。未来可拓展至大尺度电子系统热管理，为自适应热控技术提供新范式。

 文章信息

l 标题：Dynamic thermal management under variable operating conditions through magnetic field control

l 期刊：Nature Communications（2026）

l DOI：https://doi.org/10.1038/s41467-026-68715-7
